KK-SI系列超聲波物位計（液位計）

 液位儀表 >> 超聲波物位計（液位計）
























產品名稱：超聲波物位計（液位計）




產品介紹:

測量原理：
KK-SI系列超聲液位（物位）計，采用超聲波收發、測量時間差原理測得液位（物位）高度。
產品具有自動功率調整，增益控制，溫度補償，的檢測技術和計算技術，提高了儀表的
測量精度，豐富的SIEMENS類的軟件功能對干擾回波有抑制功能，廣泛應用于電力、冶金、
化工、建筑、糧食、給排水等行業，既可測量液體物料也可測量固體物料。
性能特點：
1、非接觸式測量，運行穩定：超聲波傳感器安裝于料倉、液罐上方，不直接接觸物料，克服了其它型號液（物）位計直接接觸物料和由此而帶來的弊端。
2、強大通訊功能：儀表配備RS485串行接口，向上位機傳輸測量數據，以集中控制和自動化管理。
3、低功耗、上下限報警：主機功耗小于5W，繼電器觸點輸出上下限報警信號。
4、測量周期短、測量精度高。小盲區、抗干擾能力強。
技術參數
顯    示：主機2＊16LCD背光顯示液（物）位高度
量    程：3 m、 8 m、 10 m、 15 m、 30 m、 40 m
盲區及開角：盲區0.3-0.8 m(與量程有關)，開角小于12度
測量精度：0.25
分辨率： 1mm
測量周期：小于0.2秒（根據不同要求調整）
信號輸出：4-20mA（光隔離），負載小于750Ω，RS485
繼電器觸點容量：AC250V，7A。上下限報警輸出。
環境溫度：(儀表)-25℃~50℃; (傳感器)-25℃~80℃
環境濕度：相對濕度小于85%
功    耗：小于5W。
防護等級：IP65( 一體式);IP67(分體式傳感器 )
電    源：AC220V±15% 50Hz或DC-24v（18v—30v）




超聲波物位計（一體）

產品名稱：超聲波物位計（一體）
技術特點：一體化、紅外遙控編程，帶有液晶顯示.具有自清潔功能，適用于復雜工況液位測量.具有本安與防腐型。
典型應用：水處理、食品、冶金、熱力、紙漿等行業。
詳細參數：

射頻導納物位計



UMF-200系列射頻導納物位計
UMF-200系列射頻導納連續物位計儀表用于連續物位測量，產品應用于工況現場，適用于大多數應用場合。儀表由一個電路單元、一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。
射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛料性能更好、更、更、適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成份、容性成份、感性成份綜合而成，而“射頻”即高頻無線電波，所以射頻導納技術可以理解為用高頻電流測量導納。        射頻導納技術與電容式技術最重要的區別在于測量量的多樣化和三電極技術。射頻導納測量量的多樣化在于不止是測電容量，還有電阻和電感量，是測量更加。三電極技術包括電子單元和傳感器，在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。
性能指標:
供        電：18V-30VDC
輸        出：4-20mA（兩線制）
輸出方式：物位方式或距離方式
精        度：±1%
環境溫度：-40℃～70℃
介質溫度：-100℃～260℃
最大負載：24VDC 350Ω
負載影響：0.2%（0－－-最大負載）
響應時間：0.5s（標準）0.5～30s（可調）
現場顯示：可帶現場顯示功能（可選）
量        程：最大15000PF，最大距離100m（不同傳感器最大量程不同）
火花防護（對傳感器）：內置火花防護電路
電氣接口：M20*1.5
電        纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，最長50m
過程連接：NPT螺紋安裝（標準）
法蘭安裝（可選）
外殼防護：IP66
防        爆：Exidllct4
產品特點:
通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，并可應用
                    于腐蝕、沖擊等惡劣場合。
防 掛 料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定
                    期清潔，避免誤測量。
免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
：測量量多樣化，使測量更加，測量不受環境變化影響，穩定性高，使
                    用壽命長。
典型應用:
導電、絕緣液體－－－－化工、油田、水及污水處理
導電、絕緣液體－－－－造紙、制藥、水及污水處理
粉末：灰、粉－－－－電廠、冶金、水泥
顆粒：煤、糧食－－－－電廠、冶金、糧食
界面：不同兩種液體－－－－油田、化工

A32電容式物位計

一、產品描述用A32射頻電容物位計可以解決大多數高溫，高壓，腐蝕性液位的測量。它采用美國Sailsors公司射頻電容技術和芯片及聚四氟乙烯做絕緣材料。與雙法蘭液位計，浮筒式液位計，同位素式液位計相比，它是一種簡單，耐用，方便的儀表。二、產品特點結構簡單，安裝容易。耐腐蝕性強，用聚四氟乙烯做探桿。耐高溫，一般為200℃，特殊可達到1000℃。耐高壓，壓為32MPa。原理 用途如果將探桿和容器壁視做兩塊相互平行的電極板，被測液體視做它們之間的介質，那么一個簡單的電容形成了。當液位上升時，電容量就會增加，射頻電路將這一變化轉換為模擬信號輸出。 酸類，堿類，氯化物，有機溶劑，液態CO2，氨水，PVC粉料，灰料，油水界面，中藥等液體位測量。技術性能量程： 0-125～3000mm（桿式）精度： 0.5%供電： 24VDC輸出： 4-20mA電子部分工作溫度： -40-85℃防護等級： IP65防爆等級： dIICT6請注明實際壓力：例：A32C（150）3K2N2IM5聚四氟桿式　長度1500mm　常溫304法蘭　參考電極　本安　帶顯示注意：訂貨時廠家將對選型提出具體意見相關產品A32射頻電容液位計A34油水界面儀LS-DCA射頻電容料位開關（普通型）LS-DCA射頻電容料位開關（高溫型）LS-DCA射頻電容料位開關（通用型）LS-DCA射頻電容料位開關（抗沖擊型）LS-DCB射頻電容料位開關

GY脈沖雷達物位計

http://www.hagyyb.com/ 淮安國源自動化儀表有限公司歡迎你來電咨詢13813318234肖先生

型號：HCMC
應用：適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒
雷達物位計測量范圍：35米
過 程 連 接：法蘭
過 程 溫 度：-40-150℃
過 程 壓 力：-1.0-40bar
重 復 性：± 3mm
精   度：< 0.1%
頻 率 范 圍：6.3GHz
防爆/防護等級：Exia IIC T6/IP67
信 號 輸 出：4…20mA/HART(兩線)

技術參數：
 基本參數：
                 工作頻率：6.3GHz
                 波束角：24°HCMC-1, JERD802
                                   18°HCMC-3 帶DN150法蘭
                                   14°HCMC-3 帶DN200法蘭
                                   12°HCMC-3 帶DN250法蘭
                  測量范圍：0…35m
                  重復性 ：±3mm
                  分辨率 ：1mm
                  采樣   ：回波采樣55次/s
                  響應速度：>0.2s(根據具體使用情況而定)
                  電流信號：4…20mA
                  精度   ：<0.1%

天線材質：        HCMC-1、HCMC-2為PP/PTFE
                            HCMC-3 為316L不銹鋼

通訊接口：        HART通訊協議
過程連接：         HCMC-1 (PP，PTFE天線)：G1-1/2 316L不銹鋼，：
                            HCMC-2(棒式天線)：翻邊法蘭DN50，DN80，DN100，DN150
                            HCMC-3(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250
電源：                電源：24V DC(+/-10%)，波紋電壓：1Vpp
                           耗電量：max22.5mA

環境條件：        溫度：－40℃…＋70℃
                           容器壓力（表壓）－1…40bar
防爆認證：        Exia IIC T6
外殼防護等級：IP67
兩線制接線：    供電和信號輸出共用一根兩芯導線
               電纜入口：2個M20×1.5（電纜直徑5…9mm）



脈沖雷達物位計HCMC-3
防爆
P

標準型(非防爆)
I

本安型(ExiaⅡC T6)

過程連接/天線型式/材料
SF

塑料棒/PTFE/-40…150℃
過程連接
A

法蘭DN50 PN4.0， 導波管/不銹鋼

B

法蘭DN80 PN4.0， 喇叭天線75mm/不銹鋼


C

法蘭DN100 PN1.6，喇叭天線95mm/不銹鋼

D

法蘭DN150 PN1.6，喇叭天線145mm/不銹鋼

E

法蘭DN200 PN1.6，喇叭天線195mm/不銹鋼

F

法蘭DN250 PN1.6，喇叭天線240mm/不銹鋼
 天線延長管
1

無
2
200mm
3
300mm
4
400mm

外殼/防護等級
L

鋁/IP67
 電纜進線
M

M20*1.5
N

½NPT

現場顯示

V
帶
X
不帶

編程器
B
帶
X
不帶
該公司產品分類： 壓力表 校驗仿真儀 壓力校驗儀 脈沖雷達物位計 V錐流量計 廠家直銷 3351/3051電容式智能變送器 液位變送器 供應智能流量積算儀 供應防爆熱電阻 熱電偶 橢圓齒輪流量計 手持式便攜式超聲波流量計TDS-100H 玻璃轉子流量計 標準孔板 智能渦街流量計 插入式電磁流量計 電阻式遠傳壓力表 金屬轉子流量計 一體電磁流量計 電磁流量計

C18阻旋料位計/物位計/料位計/料位開關/料位器/物位開關/物位控制器/料位控制器/

XK系列阻旋式料位控制器廣泛應用于現代工業生產過程和倉儲部門。可對敞開式容器內的粉狀及顆粒狀物料進行料位上、下限監測和控制，具有：技術、結構合理、性能、安裝簡便、性價比高等優點，是替代進口的產品。本控制器采取的結構設計☆為了適應各種物料不同比重需要，設計了調節檢測靈敏度的五檔裝置和可供用戶任選的多種規格檢測葉片。

◎采用了過載保護裝置，地避免了由于使用不當或非正常外力對電動機及減速器所造成的損壞。

☆主要裸露部件的材質為不銹鋼及鋁合金制成，具有耐銹蝕、無污染、防潮、防塵等特點，在筑路機械、糧食加工、飼料加工、塑料加工、制藥工業及高粉塵、露天等惡劣環境均可使用。

◎ZXK-3型采用了散熱裝置，因此可以在＜350℃物料環境下使用。是專為瀝青混凝土攪拌設備的熱料倉位控制設計的。

智能雷達物位計多少錢一臺|最新智能雷達物位計|智能雷達物位計品牌

智能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌技術數據：

智能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌基本參數 工作頻率：6.8GHz波 束 角： 24°WFD801, WFD80218°WFD803 帶DN150法蘭14°WFD803 帶DN200法蘭12°WFD803 帶DN250法蘭測量范圍：0…35m重復性 ：±3mm分辨率 ：1mm采樣 ：回波采樣55次/s響應速度：>0.2s（根據具體使用情況而定）電流信號：4…20mA精度 ：<0.1%

智能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌選型說明

WFD802
智能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌智能雷達物位計
代號
防爆
P
標準型 （ 非防爆 ） 電流信號輸出 （4 … 20mA）HART 協議
I
本安型 （Exia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議
D
本安型＋隔爆型 （Exd ia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議
代號
天線型式 / 材料
SF
棒式 /PTFE
代號
過程連接
FA
PTFE 翻邊， 316L 不銹鋼法蘭 DN50 PN16 C 型
FB
PTFE 翻邊， 316L 不銹鋼法蘭 DN80 PN16 C 型，
FC
PTFE 翻邊， 316L 不銹鋼法蘭 DN100 PN16 C 型，
FD
PTFE 翻邊， 316L 不銹鋼法蘭 DN150 PN16 C 型，
FE
PTFE 翻邊， 316L 不銹鋼法蘭 DN200 PN16 C 型，
FF
PTFE 翻邊， 316L 不銹鋼法蘭 DN250 PN16 C 型，
代號
容器接管長度
A
50mm
B
100mm
C
200mm
D
250mm
E
300mm
Y
特殊約定
代號
密封 / 過程溫度
P
普通密封 /-40 … 100 ℃
G
高溫密封 /-40 … 150 ℃帶散熱片
代號
外殼 / 防護等級
L
鋁 /IP67
代號
電纜進線
M
M20*1.5
N
½NPT
代號
現場顯示
無顯示
X
數字顯示
代號
編程器
B
帶
不帶
0-Nm
量程
WFD802
P
SF
FA
A
P
L
M
X
0-8m

智能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌 ，物優價廉，歡迎選購！智能雷達物位計多少錢一臺|智能雷達物位計|智能雷達物位計品牌

該公司產品分類： 電線電纜系列 顯示儀表系列 效驗儀表系列 壓力儀表系列 溫度儀表系列 液/物位儀表系列 變送器儀表系列 流量?jī)x表系列

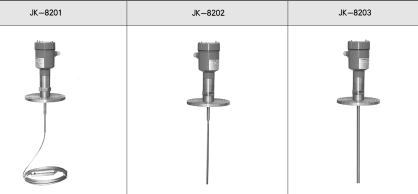

JK－820導波雷達物位計



   JK－820導波雷達物位計



    產 品 概 述



   JK－820導波雷達物位計是采用連續式乍動測量，能測量液體、固體（塊狀、粉狀）料位，具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸部受大氣的影響，所以它可以滿足工藝過程中揮發氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

   該產品適用于高溫（350℃）、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀表主要技術指標達到或優于國內外同類產品，且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。



主要技術參數

工作頻率：100MHz－1.8GHz

測量范圍：纜 式：0-35m  桿式、同軸式：0-6m

重復性：±3mm

分辨率：1mm

采樣：回波采樣54次／s

響應速度：＞0.2s（根據具體使用情況而定）

精度：＜0.1％

輸出電流信號：4－20mA

通訊接口：HART通訊協議

過程連接：G1－1／2，G3／4    法蘭：DN50，DN80，DN100，DN150

過程壓力：－1~60bar

電源：24VDC（±10％）   紋波電壓：1Vpp

耗電量：max22.5mA

環境條件：溫度：－40℃~＋250℃

外殼防護等級：IP68

防爆等級：EXiaIICT6

兩線制接線：儀表供電和信號輸出共用一根兩芯電纜

電纜入口：M20×1.5（電纜直徑5~9mm）

產品型號及意義

JK－820－1.2.3.4.5.6.7.8





          1－纜式探頭   ￠8mm     30000mm  不銹鋼

          3－同軸管式探頭          6000mm   不銹鋼（法蘭安裝）



          I－本安型（Exia II CT6）



    N   1－1／2NPT 螺紋PN16  316L不銹鋼

    D   法蘭DN80   PN16C  316L  不銹鋼

    F   法蘭DN150  PN16C  316L  不銹鋼



    P  普通密封－20…150℃

    S 塑料／IP66

                X  不帶

                 N    1／2NPT



                N  不帶










    LN0111導波雷達物位計LNGW5



                         產品名稱：導波雷達物位計LNGW56
    產品詳細說明導波雷達物位計 LNGW56特　　征：　　　　多纜式導波天線結構，獲得更強的回波信號。應　　用：　　　　小介電常數液體及固體測量，復雜過程條件。最大量程：　　　　纜：30m/棒：6m測量精度：　　　　±10mm過程連接：　　　　G1½A/G2A/1½NPT探測組件材料：　　不銹鋼316L /PTFE鋼纜直徑：　　　　Φ4mm/Φ8mm過程溫度：　　　　-40…150°C過程壓力：　　　　-1.0…40bar信號輸出：　　　　兩線制 4…20mA/HART詳細介紹： LNGW56許可證 P   標準型（非防爆）I   本安型（Exia IIC T6）C   本安型+船用許可證（Exia IIC T6）G   本安型+隔爆型（Exd [ia]ia IIC T6）探測組件型式/材料A   雙纜式/不銹鋼316L/PTFEB   雙棒式/不銹鋼316L/PTFE過程連接GP  螺紋  G1½AKP  螺紋  G2A NP  螺紋  1½NPTYP  特殊制定電子組件B   (4～20)mA/HART兩線制C   (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制D   (198～242)V AC/HART四線制 密封/過程溫度A  Viton 氟橡膠/（-40～150）℃B  Kalrez全氟化橡膠/（-40～150）℃外殼/防護等級（注）A   鋁/IP67B   塑料/IP66D   鋁兩腔/IP67G   不銹鋼316L/IP67 電纜進線M   M20x1.5N   ½NPT現場顯示/編程器A  帶X  不帶纜（棒）長5位數字（單位:mm）注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.產品名稱：導波雷達物位計LNGW56
    產品詳細說明導波雷達物位計 LNGW56特　　征：　　　　多纜式導波天線結構，獲得更強的回波信號。應　　用：　　　　小介電常數液體及固體測量，復雜過程條件。最大量程：　　　　纜：30m/棒：6m測量精度：　　　　±10mm過程連接：　　　　G1½A/G2A/1½NPT探測組件材料：　　不銹鋼316L /PTFE鋼纜直徑：　　　　Φ4mm/Φ8mm過程溫度：　　　　-40…150°C過程壓力：　　　　-1.0…40bar信號輸出：　　　　兩線制 4…20mA/HART詳細介紹： LNGW56許可證 P   標準型（非防爆）I   本安型（Exia IIC T6）C   本安型+船用許可證（Exia IIC T6）G   本安型+隔爆型（Exd [ia]ia IIC T6）探測組件型式/材料A   雙纜式/不銹鋼316L/PTFEB   雙棒式/不銹鋼316L/PTFE過程連接GP  螺紋  G1½AKP  螺紋  G2A NP  螺紋  1½NPTYP  特殊制定電子組件B   (4～20)mA/HART兩線制C   (4～20)mA/(22.8～26.4)V DC /HART兩線/四線制D   (198～242)V AC/HART四線制 密封/過程溫度A  Viton 氟橡膠/（-40～150）℃B  Kalrez全氟化橡膠/（-40～150）℃外殼/防護等級（注）A   鋁/IP67B   塑料/IP66D   鋁兩腔/IP67G   不銹鋼316L/IP67 電纜進線M   M20x1.5N   ½NPT現場顯示/編程器A  帶X  不帶纜（棒）長5位數字（單位:mm）注: 本安型（Exia IIC T6）只限用“B”電子組件及“A”型外殼；本安+船用許可證（Exia IIC T6）只限用“B”電子組件及“G”型外殼；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.







    RZRD雷達物位計 26GHz高頻 智能水位計 高頻雷達物位 導波雷達物位計



                         原 理

    雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小（納秒量級）很難確認。
    26G系列雷達物位計采用一種特殊的相關解決技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。
     特 點
     undefined
    雷達物位計采用了高達26GHZ 的發射頻率，因而具有：—波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；
    —天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；—測量盲區更小，對于小罐測量也會取得良好的效果；—波長更短，對小顆粒物質的料位測量更適合。

    采用了先進的微處理器和獨特的EchoDiscovery 回波處理技術，雷達物位計可以應用于各種復雜工況。

    采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

    安裝要求
    天線發射微波脈沖時，都有一定的發射角。從天線下緣到被測介質表面之間，由發射的微波波束所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。必要時，須進行“虛假回波學習”。另外須注意微波波束不得與加料料流相交。安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用壓鑄鋁。防爆型儀表可安裝在有防爆要求的場合，儀表必須接大地

    導波管安裝

    使用導波管安裝（導波管或旁通管），可以避免容器內障礙物、泡沫對測量的影響。

    由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減信號。如果泡沫造成測量誤差，您應該將傳感器安裝在導波管內，或使用導波雷達物位計。如果RD70X安裝在導波管內進行測量，導波管的直徑最小50mm。在連接導波管的時候，防止大的裂縫和焊縫。另外，必要時進行“虛假回波學習”。注：測量粘附性介質的時候，不能使用導波管安裝。

    4  電氣連接
    2 供電電壓
    (4-20)mA / HART（兩線制）   電源供電和輸出電流信號共用一根兩芯線纜。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。

    (4-20)mA / HART（四線制）   電源供電和電流信號各自分別使用一根兩芯線纜。具體供電電壓范圍參見技術數據。

    標準型儀表電流輸出可采用接地形式輸出。防爆型儀表電流輸出必須浮空輸出。儀表及接地端子應保證良好接地，通常接地可連接到罐的接地點上，若是塑料罐則應接到鄰近的大地上。

    2 連接電纜的安裝
    一般介紹                    供電電纜了使用普通兩芯電纜，電纜外徑壓為（5 ～9）mm，以確保電纜入口的密封。如果存在電磁干擾，建議使用屏蔽電纜。

    (4-20)mA / HART（兩線制）   供電電纜可使用普通兩芯電纜。

    (4-20)mA / HART（四線制）   供電電纜應使用帶有專用地線的電纜線。

    電纜的屏蔽和接線            屏蔽電纜兩端均應接地。在傳感器內部，屏蔽必須直接連接內部接地端子，外殼上的外部接地端子必須接大地。

    如果有接地電流，屏蔽電纜遠離儀表一側的屏蔽端必須通過一個陶瓷電容（比如lnF / 1500V）接地，以起到隔直和旁路高頻干擾信號的作用。
